本次修订是在收集了各有关单位对原规范执行情况，参考了国外的相关标准，并召开了多次协调会、研讨会的基础上进行了反复修改，最后经审查定稿。本规范除保留了原规范中行之有效的条文外，还增加了第4.5 节“线路构筑物”、第10.3 节“干燥”、第7章“地下储气库地面设施”和第11章“节能、环保、劳动安全卫生”，从而对原规范给予了充实和提高。
GB50251-2003
1
1 总 则
10
2 术 语
11
3 输气工艺
14
3.1 一般规定
14
3.2 工艺设计
14
3.3 工艺计算与分析
15
3.4 输气管道的安全泄放
18
4 线 路
20
4.1 线路选择
20
4.2 地区等级划分
21
4.3 管道敷设
22
4.4 截断阀的设置
27
4.5 线路构筑物
27
4.6 标志
28
5 管道和管道附件的结构设计
30
5.1 管逍强度和稳定计算
30
5.2 材料
32
5.3 管道附件
33
6 输气站
35
6.1 输气站设置原则
35
6.2 调压及计量设计
35
6.3 清管设计
36
6.4 压缩机组的布置及厂房设汁原则
36
6.5 压气站工艺及辅助系统
37
6.6 压缩机组的选型及配置
39
6.7 压缩机组的安全保护
39
6.8 站内管线
40
7 地下储气库地面设施
42
7.l 一般规定
42
7.2 地面工艺
42
7.3 设备选择
43
7.4 辅助系统
43
8 监控与系统调度
44
8.1 一般规定
44
8.2 系统调度
44
8.3 被控站
45
8.4 监控
46
8.5 通信
47
9 辅助生产设施
48
9.1 供配电
48
9.2 给水排水及消防
49
9.3 采暧逋风和空气凋节
50
10 焊接与检验、清管与试压、干燥
52
10.1 焊接与检验
52
l0.2 清管与试压
54
10.3 干燥
56
11 节能、环保、劳动安全卫生
57
11.1 节能
57
11.2 环境保护
57
ll.3 劳动安全卫生
58
附录A 输气管道工艺计算
59
附录B 受约束的埋地直管段轴向应力计算和当量应力校核
61
附录C 受内压和温差共同作用下的弯头组合应力计算
62
附录D 敷管条件的设计参数
64
附录E 臂道附件由膨胀引起的综合应力计算
65
附录F 三通和开孔补强的结构与计算
68
附录G 压缩机轴功率计算
71
附录H 管端焊接接头型式
72
本规范用词说明
75
附:条文说明
76
1 总 则
80
2 术 语
81
3 输气工艺
82
3.1 一般规定
82
3.2 工艺设计
86
3.3 工艺计算与分析
88
3.4 输气管道的安全泄放
92
4 线 路
95
4.1 线路选择
95
4.2 地区等级划分
97
4.3 管道敷设
103
4.4 截断阀的设置
105
4.5 线路构筑物
105
5 管道和管道附件的结构设计
106
5.1 管逍强度和稳定计算
106
5.2 材料
108
5.3 管道附件
110
6 输气站
113
6.1 输气站设置原则
113
6.2 调压及计量设计
113
6.3 清管设计
114
6.4 压缩机组的布置及厂房设汁原则
115
6.5 压气站工艺及辅助系统
115
6.6 压缩机组的选型及配置
118
6.7 压缩机组的安全保护
119
6.8 站内管线
119
7 地下储气库地面设施
121
7.l 一般规定
121
7.2 地面工艺
121
7.3 设备选择
122
8 监控与系统调度
124
8.1 一般规定
124
8.2 系统调度
127
8.3 被控站
132
8.4 监控
136
8.5 通信
141
9 辅助生产设施
144
9.1 供配电
144
9.2 给水排水及消防
146
9.3 采暧逋风和空气凋节
148
10 焊接与检验、清管与试压、干燥
151
10.1 焊接与检验
151
l0.2 清管与试压
152
10.3 干燥
152
11 节能、环保、劳动安全卫生
153
11.1 节能
153
11.2 环境保护
153
ll.3 劳动安全卫生
153
3.2.8 输气站应设置越站旁通。进、出站管线必须设置截断阀。截断阀的位置应与工艺装置区保持一定距离，确保在紧急情况下便于接近和操作。截断阀应当具备手动操作的功能。
3.4.1 输气站应在进站截断阀上游和出站截断阀下游设置泄压放空设施。
3.4.3 输气站存在超压可能的受压设备和容器，应设置安全阀。安全阀泄放的气体可引入同级压力的放空管线。
3.4.4 安全阀的定压应小于或等于受压设备和容器的设计压力。安全阀的定压(P0)应根据管道最大允许操作压力(P)确定，并应符合下列要求:
3.4.6 放空气体应经放空竖管排入大气，并应符合环境保护和安全防火要求。

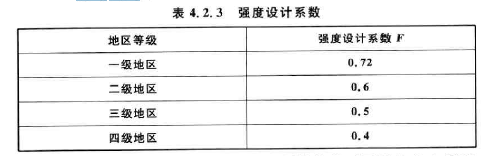

4.2.3 输气管道的强度设计系数应符合表4.2.3的规定。

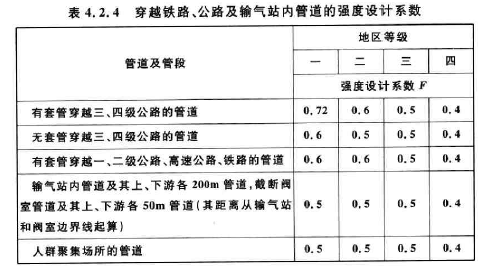

4.2.4 穿越铁路、公路和人群聚集场所的管段以及输气站内管道的强度设计系数,应符合表4.2.4的规定。
4.6.1 输气管道沿线应设置里程桩、转角桩、交叉和警示牌等永久性标志。
5.1.2 输气管道强度计算应符合下列规定:

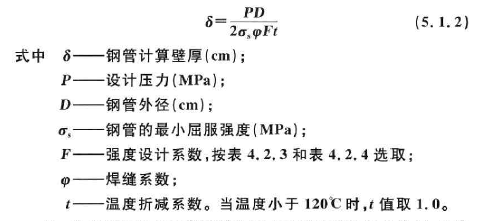

1 直管段管壁厚度应按下式计算(计算所得的管壁厚度应向上圆整至钢管的壁厚)：
6.4.4 压缩机房的每一操作层及其高出地面3m以上的操作平台(不包括单独的发动机平台)，应至少有两个安全出口及通向地面的梯子。操作平台上的任意点沿通道中心线与安全出口之间的最大距离不得大于25m。安全出口和通往安全地带的通道，必须畅通无阻。
7.2.1 注气工艺:
4 注气管线应设置高、低压安全截断阀。
7.2.2 采气工艺:
6 采气管线应设置高、低压安全截断阀。
