QQ好友
新浪微博
微信扫一扫- 简介
- 目录
- 强制性条文
4.1聚乙烯(PE) 混配料
生产管材应使用聚乙烯(PE)混配料。
用于制造管材色条的聚乙烯（PE)混配料的基础树脂应与生产管材的聚乙烯(PE) 混配料的基础树脂相同，并具有良好的相容性。
4.3 囊乙烯( PE) 混配料的分级和命名

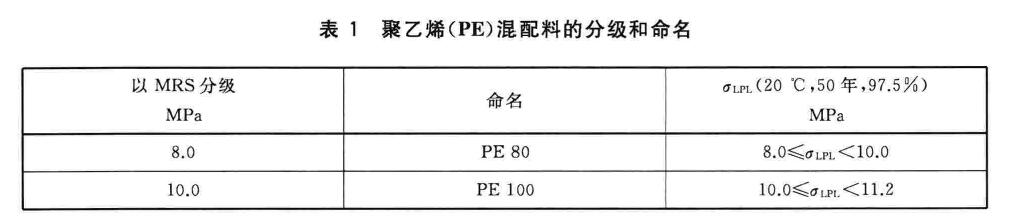

聚乙烯C（PE ) 混配料应按GB/ T 1847（即ISO 12162)中规定的最小要求强度(MRS) 进行分级和命
名，见表1 。
最小要求强度(MRS) 以管材形式测定并外推得出。应按GB/ T 18252( 即ISO 9080) 测试混配料的长期静液压强度，压力试验在至少三个温度下进行，其中两个温度固定为20℃ 和80℃，第三个温度可以在30℃和70 ℃间自由选择，以确定20℃、50 年置信下限(σLPrJ ）从20℃ 、5 0 年的置信下限(σLPrJ)外推MRS 值。
不允许80℃回归曲线在5000 h 前(t < 5000 h ) 出现拐点。
混配料制造商应提供符合表l中分级和命名的级别证明。
4.4 设计系数C和设计应力σs
燃气用埋地聚乙烯管道系统的设计系数C≥2
设计应力σs 的最大值: PE80为4.0 MPa ;PE100为5.0MPa 。
注1 :设计系数C 包含了材料系数和与应用相关的系数等，当输送液化石油气或人工煤气等介质时，考虑更大的设计系数， CJJ 63 给出了不同介质下的最大工作压力值及相应的设计系数。
注2: 用于最大工作压力(MOP) 设计时， 参考温度为20℃ ，其他工作温度下的压力折减系数参见附录C 。
5.3 力学性能
管材力学性能应符合表8 规定的要求。
注: 在一些特殊敷设环境〈如无沙床回填)或非开挖施工等领域，可能需要采用具有高耐慢速裂纹增长性能PE100
材料制成的管材，其性能参见附录D
5.4物理性能

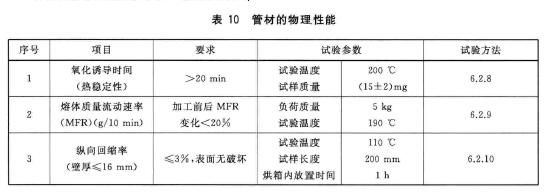

管材的物理性能应符合表10规定的要求。
我也要评论
