5 特性

5. 1 B 型剩余电流装置

如GB 16916.1-2003 或GB 16917. 1-2003(适用时)的A 型那样确保脱扣，此外还能在下列电流下确保脱扣的B 型RCD:

一-1 000 Hz 及以下的正弦交流剩余电流(见8.1.1);

一一在交流剩余电流上叠加0.4 倍额定剩余动作电流(I{ln)的平滑直流剩余电流或10 mA 的平滑直流剩余电流(两者取较大值) (见8.1.2) ;

一一在脉动直流剩余电流上叠加0.4 倍额定剩余动作电流(IAn)的平滑直流剩余电流或10 mA 的平滑直流剩余电流(两者取较大值) (见8.1.3) ;

一一两相或多相整流电路产生的脉动直流剩余电流(见8.1.4 和8.1.5) ;

一一多相电路产生的平滑直流剩余电流(见8.1.6)。

上述规定的剩余电流可突然施加或缓慢增加。

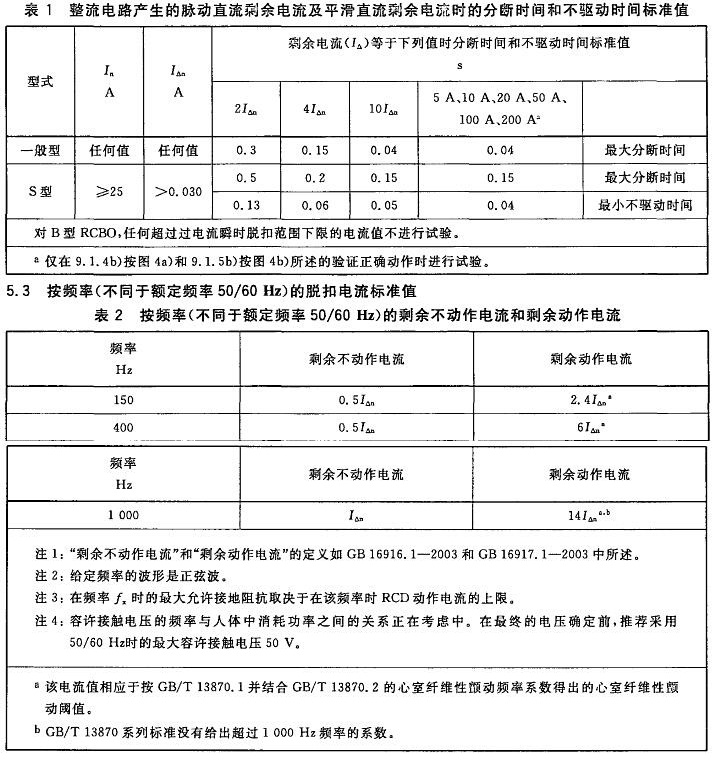

5.2 整流电路产生的脉动直流剩余电流及平滑直流剩余电流时的分断时间和不驱动时间标准值

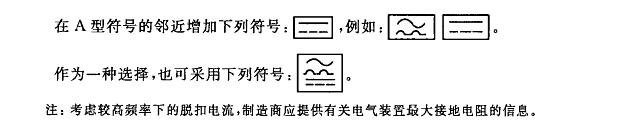

6 标志和其他产品资料

8 结构和操作要求

8.1 与剩余电流型式相应的操作

8.1.1 1000 Hz 及以下的正弦交流剩余电流

B 型RCD 应符合本标准表2 规定的值。

通过9. 1. 1a) 的试验来检验是否符合要求。

在突然出现表2 规定的剩余动作电流时， B 型RCD 应动作。一般型RCD 的最大分断时间应为0.3s ,S 型RCD 的最小不驱动时间应等于或大于0.13s ，并且最大分断时间应不超过0.5S

通过9.1.1b) 的试验来检验是否符合要求。

8.1.2 交流剩余电流叠加平滑直流剩余电流

在额定频率的交流剩余电流上叠加0.4 倍额定剩余动作电流(lðn) 的平滑直流剩余电流或10mA的平滑直流剩余电流(两者取较大值)时B 型RCD 应动作。

通过9.1.2 的试验来检验是否符合要求。

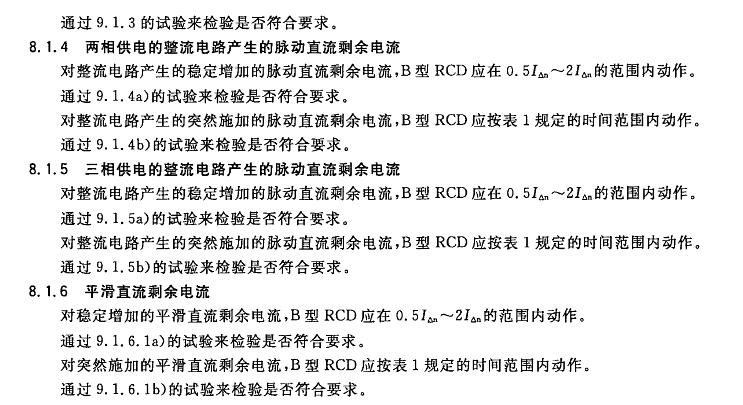

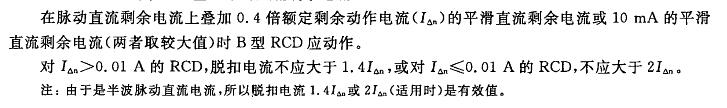

8.1.3 脉动直流剩余电流叠加平滑直流剩余电流

9 试验

9. 1 在基准温度(20±5)℃ 下验证动作特性

RCD 按正常使用安装。

所有试验RCD 应先在额定频率下施加0.85Un 进行试验，然后施加1.1Un 进行试验。除非另有规定，试验时不带负载。

RCD 具有多个剩余动作电流整定值时，应对每个整定值试验。

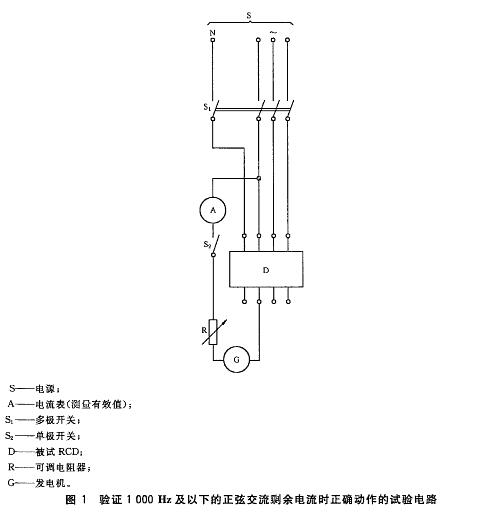

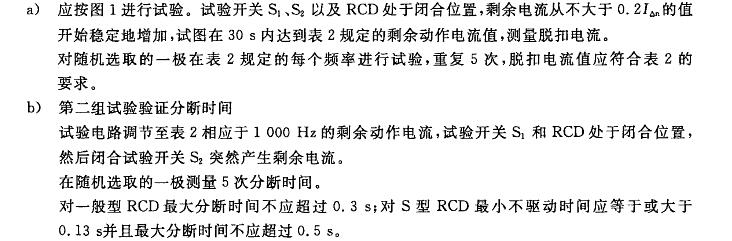

9.1.1 在1 000 Hz 及以下的正弦交流剩余电流时验证正确动作

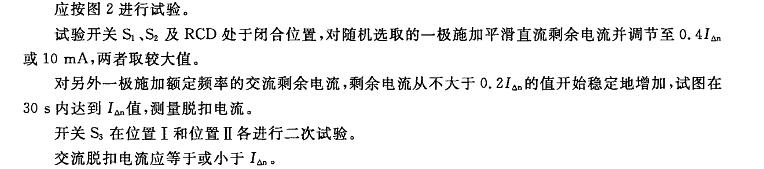

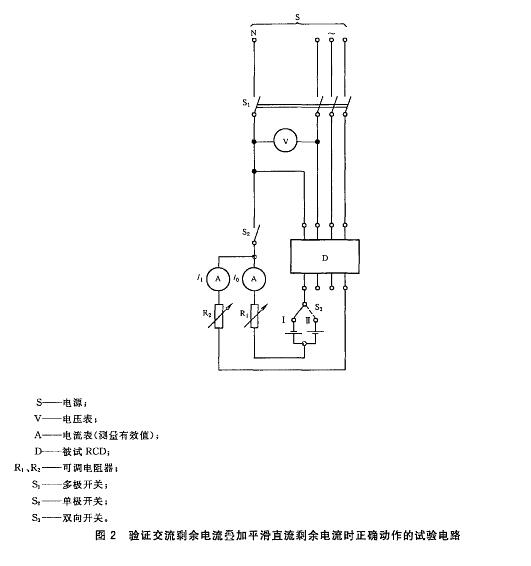

9.1.2 在交流剩余电流叠加平滑直流剩余电流时验证正确动作

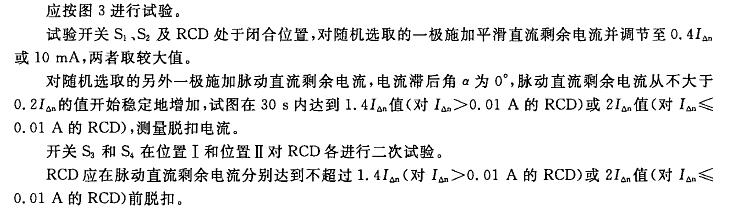

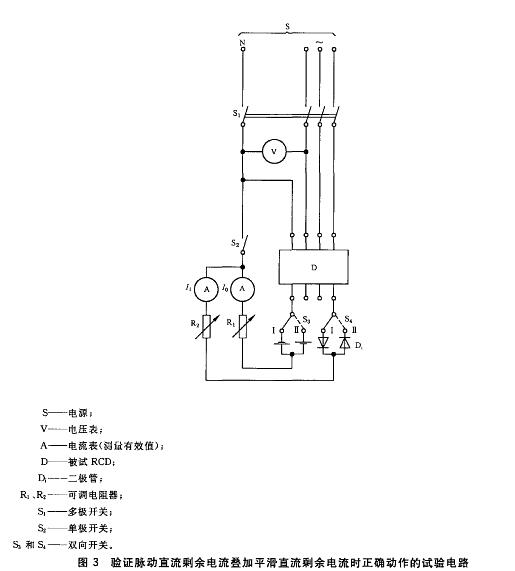

9.1.3 在脉动直流剩余电流叠加平滑直流剩余电流时验证正确动作

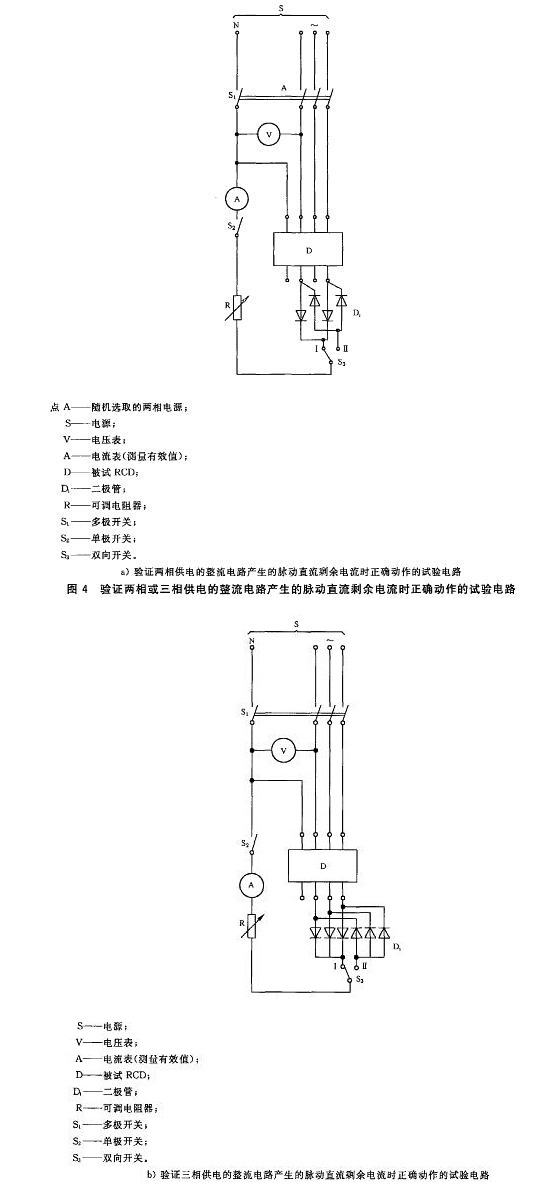

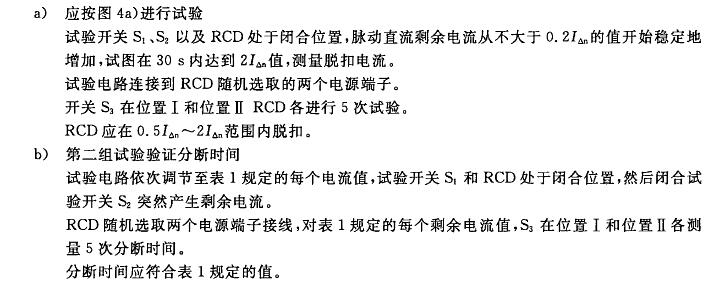

9.1.4 在两相供电的整流电路产生的直流剩余电流时验证正确动作

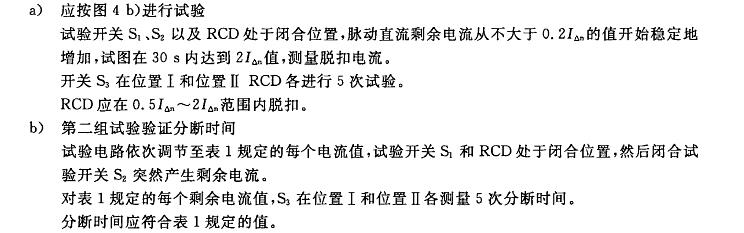

9.1.5 在三相供电的整流电路产生的直流剩余电流时验证正确动作

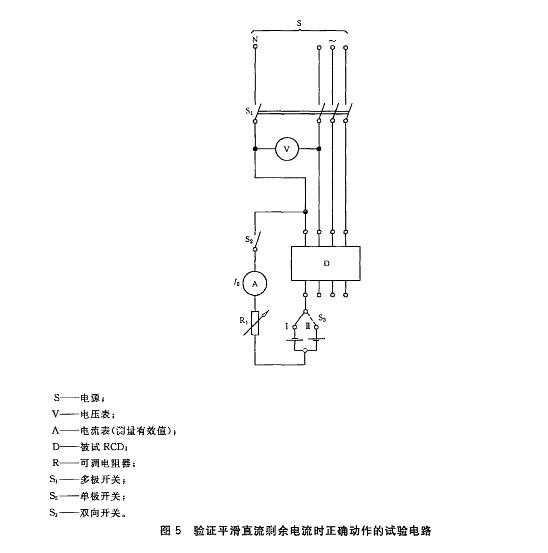

9.1.6 在平滑直流剩余电流时验证正确动作

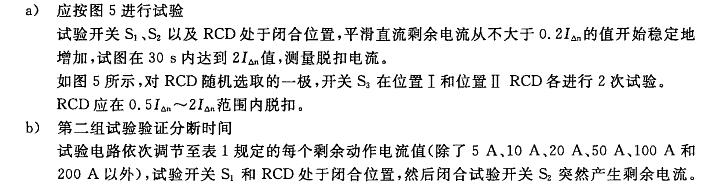

9.1.6.1 不带负载，在平滑直流剩余电流时验证正确动作

9.1.6.2 带负载，在平滑直流剩余电流时验证正确动作

RCD 如同正常使用通以额定电流负载以足够的时间，使其达到热稳定状态，重复9.1.6.la) 的试验。

9.2 在温度极限值下试验

RCD 应在下列条件下依次进行9.1.4b) 、9.1.5b) 和9.1.6.1b) 规定的试验。

a) 周围温度:一5℃ ，空载;

b) 周围温度:+40℃ ，试验前RCD 在任何合适电压下通以额定电流负载直至达到热稳态条件。

实际上，当每小时温升变化不超过lK 时，即达到了热稳态条件。

当RCD 具有多个剩余动作电流整定值时，对每个整定值进行试验。

注:预热可在降低电压下进行，但辅助电路宜与其正常工作电压连接(尤其对与电源电压有关的元件)。

9.3 试验程序后验证RCD

仅进行一次试验，不测分断时间。
