JGJ92-2004：无粘结预应力混凝土结构技术规程废止
QQ好友
新浪微博
微信扫一扫- 简介
- 目录
- 强制性条文
本规程的主要技术内容:1.总则; 2. 术语、符号; 3. 材料及锚具系统; 4. 设计与施工的基本规定; 5. 设计计算与构造; 6. 施工及验收; 7. 附录A-附录D 。
1 总则
8
2 术语、符号
9
2.1 术语
9
2.2 符号
9
3 材料及锚具系统
13
3.1 混凝土及钢筋
13
3.2 无粘结预应力筋
14
3.3 锚具系统
15
4 设计与施工的基本规定
18
4.1 一般规定
18
4.2 防火及防腐蚀
20
5 设计计算与构造
23
5.1 一般规定
23
5.2 单向体系
33
5.3 双向体系
35
5.4 体外预应力梁
49
6 施工及验收
52
6.1 无粘结预应力筋的制作、包装及运输
52
6.2 无粘结预应力筋的铺放和浇筑混凝土
53
6.3 无粘结预应力筋的张拉
55
6.4 体外预应力施工
57
6.5 工程验收
60
附录A 无粘结预应力筋数量估算
62
附录B 无粘结预应力筋常用束形的预应力损失σl1
65
附录C 等效柱的刚度计算及等代框架计算模型
69
附录D 无粘结预应力筋张拉记录表
73
本规程用词说明
75
4.1.1 无粘结预应力混凝土结构构件，除应根据使用条件进行承载力计算及变形、抗裂、裂缝宽度和应力验算外，尚应按具体情况对施工阶段进行验算。
对无粘结预应力混凝土结构设计，应按照承载能力极限状态和正常使用极限状态进行荷载效应组合，并计入预应力荷载效应确定。对承载能力极限状态，当预应力效应对结构有利时，预应力分项系数应取1.0；不利时应取1.2。对正常使用极限状态，预应力分项系数应取1.0。

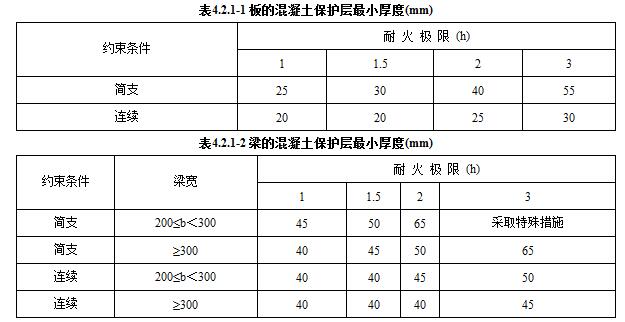

4.2.1 根据不同耐火极限的要求，无粘结预应力筋的混凝土保护层最小厚度应符合表4.2.1-1及表4.2.1-2的规定。
注：如耐火等级较高，当混凝土保护层厚度不能满足表列要求时，应使用防火涂料。
4.2.3 在无粘结预应力混凝土结构的混凝土中不得掺用氯盐。在混凝土施工中，包括外加剂在内的混凝土或砂浆各组成材料中，氯离子总含量以水泥用量的百分率计，不得超过0.06%。
6.3.7 无粘结预应力筋张拉过程中应避免预应力筋断裂或滑脱，当发生断裂或滑脱时，其数量不应超过结构同一截面无粘结预应力筋总根数的3％，且每束无粘结预应力筋中不得超过1根钢丝断裂；对于多跨双向连续板，其同一截面应按每跨计算。
