CJ202-2004:建筑排水系统吸气阀现行
资源类型:产品标准
发布日期:2004-12-02
实施日期:2005-06-01
废止日期:-
入库日期:2014-04-07
主编单位:
收藏
- 简介
- 目录
- 强制性条文
条文5.8 、5.9 为强制性.文,其余为推荐性条文。 为提高吸气阀安全的可靠性、保证产品质量,制定本标准。 本标准修改采用欧盟EN 12380. 2: 2002(排水系统吸气阀要求、试验方法和一致性评定》。 考虑到对我国开发吸气阀技术的发展要求,本标准不规定产品的结构,只适用于采用重力方式 密封. 本标准的附录A、B 、C 、D 为规黯性附录,附录E 为资料性附录. 本标准由建设部标准定额研究所提出。
CJ202-2004
1
1 范围
3
2 规范性引用文件
3
3 术语和符号
3
3.1 术语
3
3.2 符号
4
4 分类
4
5 要求
4
5.1 环境要求
4
5.2 材料要求
4
5.3 过渡接头
4
5.4 颜色
4
5.5 外观
4
5.6 内部结构
5
5.7 抗冲击性
5
5.8 气密性
5
5.9 抗疲劳和耐温性
5
5.10 开启压力和吸气量
5
6 试验方法
5
6.1 试验温度
5
6.2 试验内容
5
6.3 测试吸气阀时按照生产厂家的要求安装后。应按下列顺序进行试验
6
7 检验规则
6
7.1 抽样
6
7.2 出厂检验
6
7.3 型式检验
6
8 标志、标签、标记、使用说明
7
8.1 标志、标签
7
8.2 标记
7
8.3 使用说明
7
9 包装、运输、贮存
7
9.1 包装
7
9.2 运输
8
9.3 贮存
8
附录A 坠落试验
9
A1 程序
9
A2 准则
9

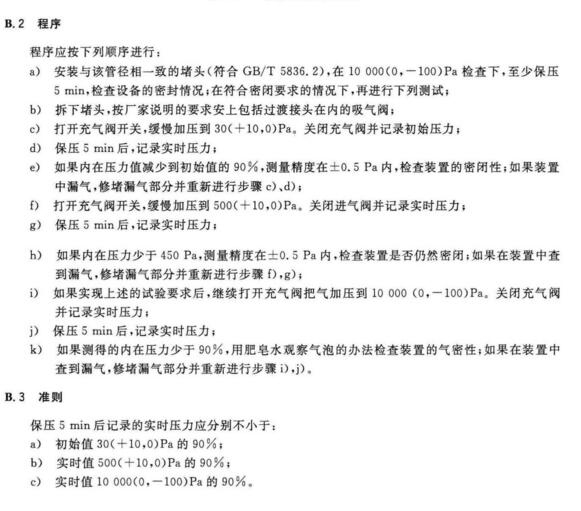

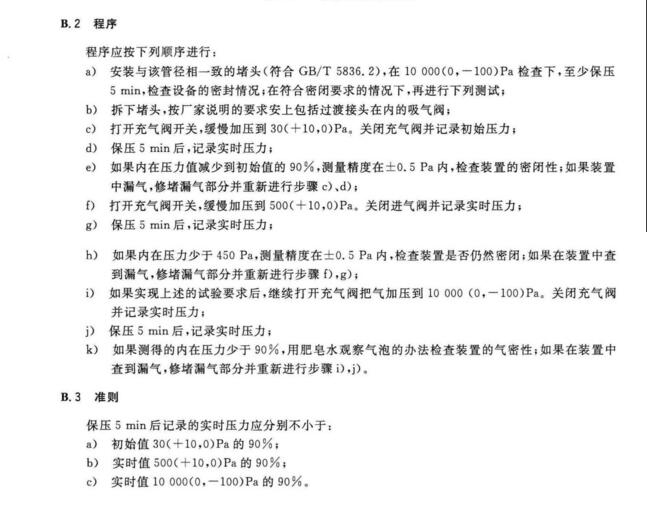

附录B 气密性试验
10
B1 装置
10
B2 程序
10
B3 准则
11
附录C 抗疲劳和耐温性试验(仅在其中一个样品上做)
12
C1 装置
12
C2 适用于温度-20℃的装置
13
附录D 开启压力和吸气量试验
15
D1 装置
15
D2 程序
15
D3 准则
16
附录E 试验报告
17
E1 吸气阀的性能测试报告内容应包括下列有关的资料
17
5.8 气密性
吸气阀分别在其内部承受30Pa、500Pa和10000Pa正压力下,按附录B进行气密性试验,保压5min后的压力应分别不小于5min前的压力的90%。
5.9 抗疲劳和耐温性
当按附录C.1在常温和高温的条件下进行疲劳性试验后,吸气阀应符合附录B.3的规定。吸气阀冷冻试验后,应符合附录C.2.3的准则。
